根據爆炸性氣體環境發生的頻率和持續時間，危險場所可分為0、1、2區。0區:正常情況下，爆炸性氣體混合物持續或長期存在的地方；1區:正常情況下，爆炸性氣體混合物可能出現的地方；2區:一般情況下，爆炸性氣體混合物不太可能出現，只有在異常情況下，偶爾或短時間出現的地方。0區危險場所很少存在VOCs在線監測系統，2區危險場所較多，設計上應盡量避開1區。VOCs在線監測系統通常采用ⅱ型CT4防爆電氣設備。VOCs防爆在線監測系統有哪些？

該系統是指具有防爆性能的一整套VOCs在線監測設備和設施，包括防爆煙氣參數監測子系統、防爆預處理組件、防爆樣品傳輸裝置、防爆樣品分析系統和防爆數據傳輸設備。其中，防爆煙氣參數監測子系統包括防爆溫度壓力流量綜合監測儀、防爆粉塵監測儀等。防爆預處理組件為防爆取樣器；防爆樣品傳輸裝置為防爆伴熱管道；防爆樣品分析系統包括防爆分析艙、防爆正壓控制柜等。防爆數據傳輸設備是防爆數據采集儀器。

常見防爆型VOCs在線監測系統

0區危險場所很少存在VOCs在線監測系統，2區危險場所較多，設計上應盡量避開1區。VOCs在線監測系統通常采用ⅱ CT4型防爆電氣設備，其防爆類型按1區和2區設計，如下:

1.1隔爆型

防爆電氣設備是指通過“防爆外殼”來實現防爆安全性能的電氣設備?！案舯鈿ぁ痹试S爆炸性危險氣體和空氣進入其內部并引起燃燒爆炸，但能保證爆炸不會對自身造成傷害，外殼內部的爆炸不會點燃其外部的爆炸性氣體混合物。隔爆型由于其特定的防爆機理，在外形上比較笨重，常用于監控系統中的小型設備，如防爆煙霧采樣器、防爆濕度監測儀、防爆溫度壓力流量綜合監測儀、防爆接線盒等。

1.2增安型

增加的防爆電氣設備在結構上采取了一些安全措施，充分提高了安全性，保證了在正?；蝾A期的過載情況下，不會發生點燃爆炸性氣體混合物的火花和危險的表面溫度。放大常用于防爆伴熱管道、防爆接線盒等設備中。

1.3本質安全型(I)

本質安全防爆電氣設備的內部電路包括與設備相關的連接電纜和相關設備。在正常運行或規定的故障條件下，即使短路、開路、絕緣擊穿等故障引起放電和熱效應，設備也不能點燃爆炸性氣體混合物。本質防爆設備一般外形較小，常見于儀表、變送器等電子電路產品中，如防爆壓力變送器、防爆溫度變送器等。

1.4正壓型

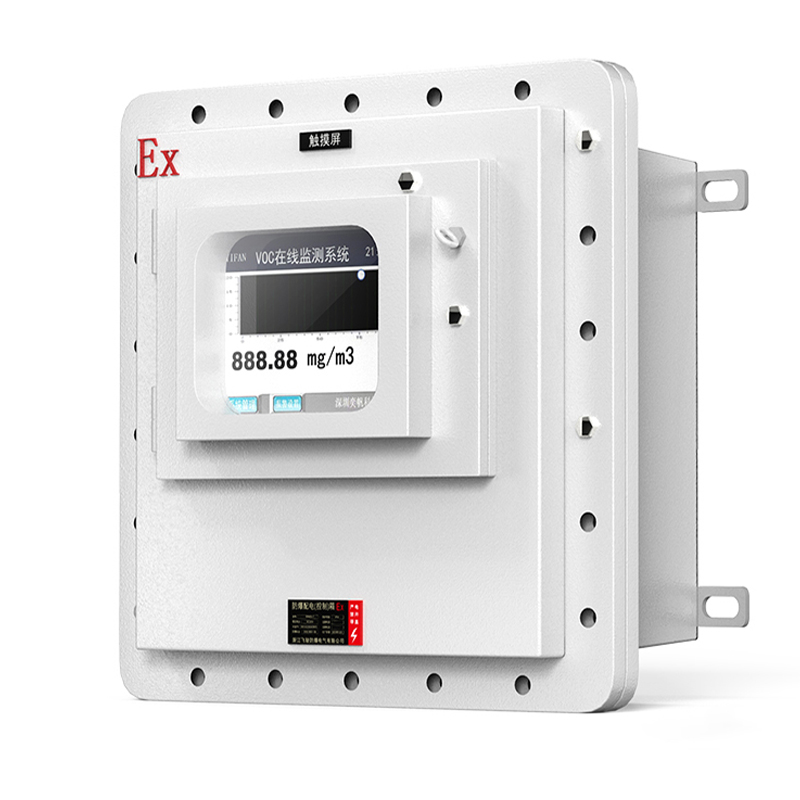

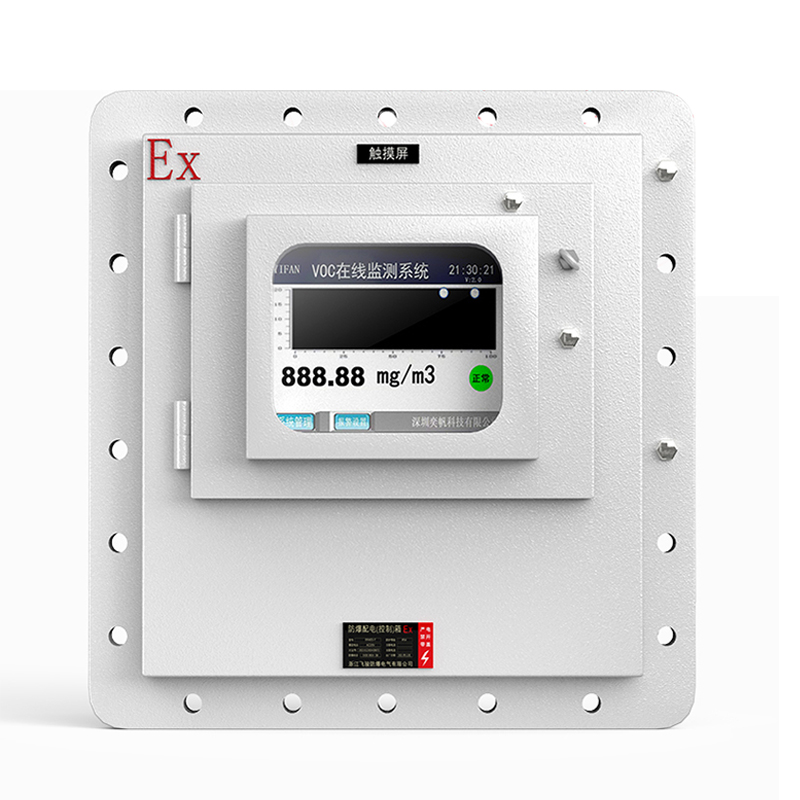

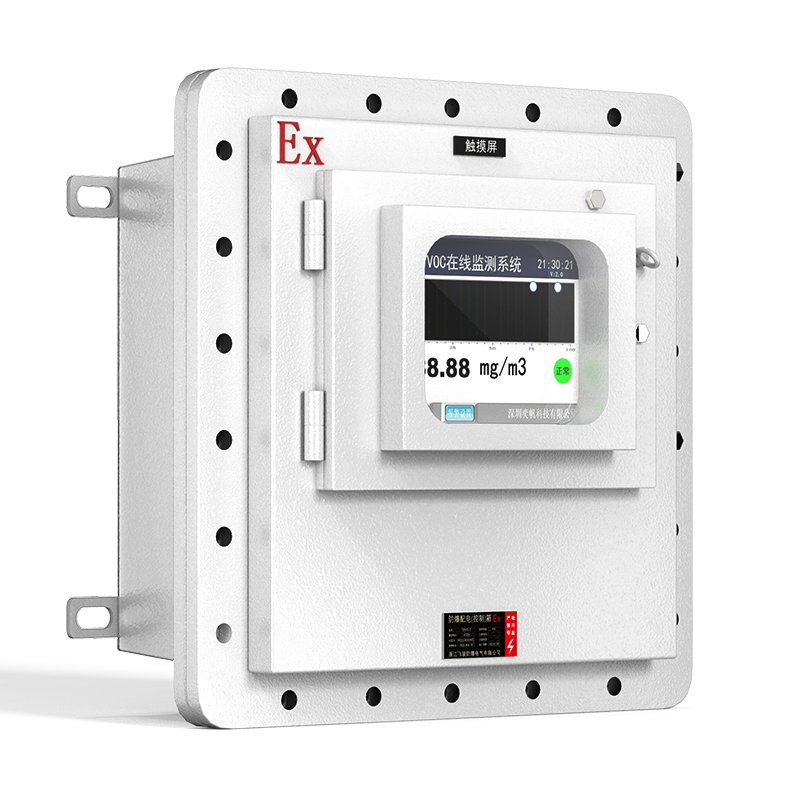

正壓防爆電氣設備是一種隔爆型，在設備內部充入保護氣體，壓力在一定范圍內穩定，使設備內部可能產生電火花或危險溫度的元件與外界隔絕，從而實現設備的防爆。正壓防爆原理廣泛應用于較大的防爆電氣設備，如防爆分析系統機柜、防爆分析艙等。

1.5澆注和密封類型

密封防爆設備是用密封劑密封電氣元件的一種防爆型。灌封料具有良好的絕緣性能、耐熱性能、粘結性能和適當的機械強度，能保證爆炸性氣體混合物在正常運行、規定的故障條件和規定的非正常運行條件下不被點燃。密封防爆電氣設備一般外形小巧，電器元件集中少，如防爆電磁閥。

防爆VOCs在線監測系統的選擇與安裝

防爆VOCs在線監測系統的選擇是VOCs在線監測設備在爆炸性氣體環境中應用的第一步。但由于很多企業在實際操作中沒有對設備進行仔細篩選，濕度計、壓力變送器等設備在后續操作中往往會采用24V供電。有些技術人員認為這些安全供電設備是安全的，所以可以直接在爆炸性環境中使用。還有一些企業對爆炸性環境分類不明確。技術人員在選擇設備時，遇到定義不清，不去實地考察，往往把可能形成爆炸性環境的地方當作安全環境。對于上述現象，企業應該引起足夠的重視。根據《爆炸環境第14部分:危險場所分類》(GB 3836.14—2014)劃分不同區域，技術人員在選擇安裝在不同區域的電氣設備時，應充分考慮區域的危險等級。危險區域使用的電氣設備，必須選用有防爆合格證的產品，防爆標志應與使用區域相對應。

目前仍有很多企業對防爆VOCs在線監測系統了解不多，安裝使用不當。防爆設備的安裝不同于一般的電氣設備，稍有不慎就容易導致安全隱患。比如，設備安裝人員為了省事，經常把防爆取樣器接線盒等部位的橡膠密封圈拆掉；安裝防爆接線盒蓋時，故意省略了一些螺栓。這些操作看似節省時間，方便操作，實則大大降低了設備的防爆性能，容易造成安全隱患。特別是在安裝平臺組件和設備時，需要提前預測周圍環境是否存在危險。例如，在打開煙道外壁和焊接安裝法蘭管道之前，需要確認煙道中是否有VOCs危險氣體，并在開始施工時采取足夠的防護措施，如可燃氣體檢測和N2置換。在將電纜連接到平臺各部分時，應選擇合適直徑的電纜，并對電纜進行鎧裝或插入有一定強度的保護裝置，如防爆軟管、鋼管、線槽等。不規范的施工會使一些電氣設備失去原有的防爆性能。因此，正確的安裝和操作是保證防爆電氣設備正常工作的必要條件之一。企業應重視對相關人員的培訓，所有相關操作應按照《爆炸環境第15部分:電氣裝置的設計、選擇和安裝》(GB 3836.15—2017)的規定進行。
